Mechanische Verbindung

Modellbau XXL - / - kreatives Männerspielzeug

Hako Rasentrac als Tandemschlepper

Mechanische Verbindung

Ohne Verbindungen wird es nicht gehen.....
...... letztendlich ist ein Tandem oder Triple Schlepper wie ein Knicklenker mit 2 kompletten eigenständigen Antriebssträngen zu betrachten, durch die notwendige Synchronisation der beiden fast kompletten und selbstständigen Schleppern kommt jedoch noch Einiges hinzu.
Mechanische Verbindung zwischen beiden Rasentracs muss

stabil
Gelenk für die Lenkung
Ausgleich für Bodenunebenheiten

Um dies zu bewerkstelligen gibt es verschiedenen Möglichkeiten der Lagerung. Es handelt sich ja nicht um einen richtigen Schlepper sondern um ein XXL Model. Damit habe ich auf eine komplizierte Lagerung verzichtet und dieses Gelenk mit M30er Verbindungsmuttern realisiert. Ja es wird ein Versatz geben und es ist bestimmt nicht die feine Mechanikerart. Ein Lenkeinschlag um 180° wird ein Höhenversatz von 1mm ergeben. Dies macht jedoch kein Unterschied und 180° werden definitiv nicht notwendig bzw. real sein.

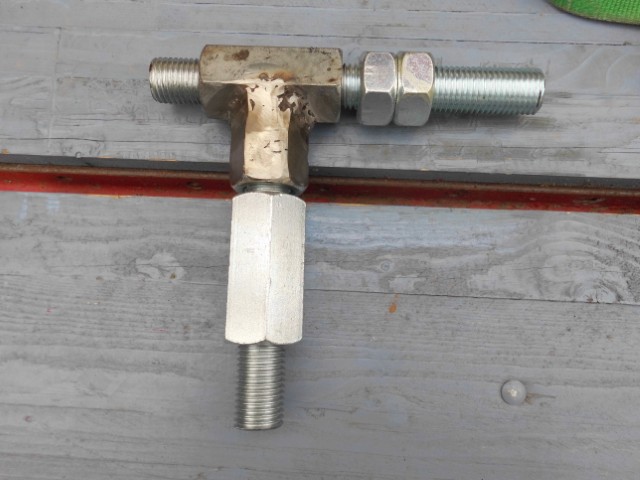

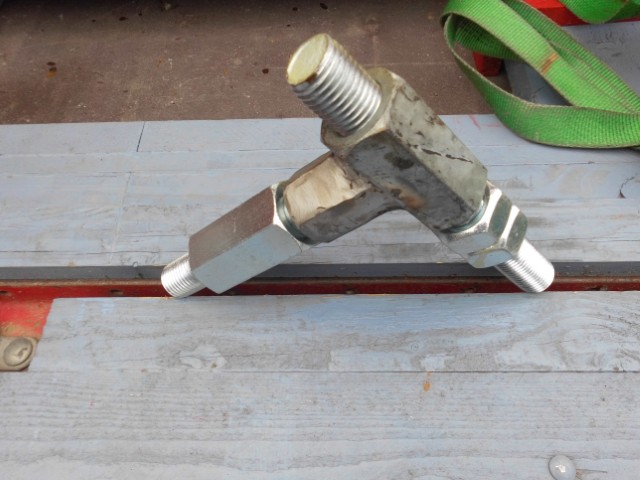

Also eine Verbindungsmutter und eine normale Mutter an einer Spitze des Sechskants zusammengeheftet und ein M30 Gewindestab in die Mutter eingedreht ergibt eine gute Voraussetzung für eine V-Naht.

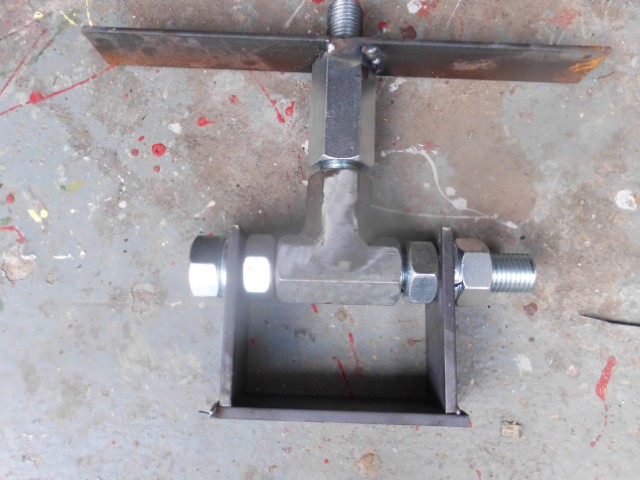

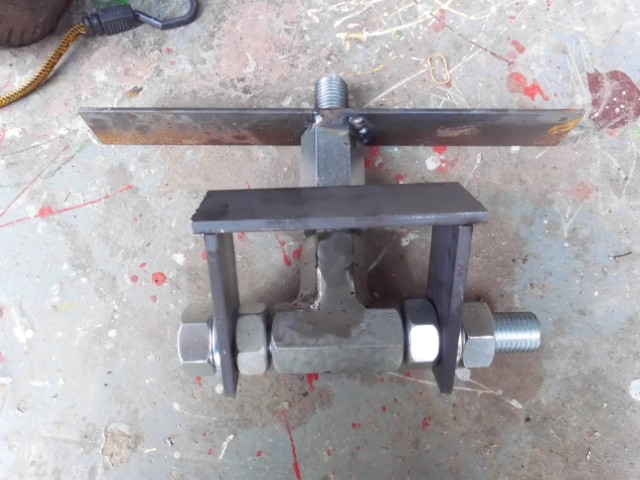

Weiterhin eine Klammer zur Verbindung an das Fahrgestell gebaut. Eine weitere Verbindungsmutter wird an dem 2. Fahrgestell angebracht, auch in der Längsachse wird das Gewinde zum Drehpunkt für den Bodenausgleich.
Natürlich muss das Ganze auch geschmiert werden, die Schmiernippel werden zu gegebener Zeit dann auch noch gesetzt.




Projekt Fortschritt Hako Rasentrac Tandem (Triple) *oder Modellbau XXL*
ProjektBeschreibung .... Ermutigung zum Selbermachen .... Allgemeine Tipps	Ein Versprechen oder die Zwangslage	Rasentrac NR. 2 Hako Rasentrac als Tandemschlepper	Beginn der Arbeiten Rasentracs zerlegen
Mechanische Verbindung	Verbindungen schaffen Gelenk zwischen beiden Rasentracs einbauen	Rahmenverstärkung ....die Blechplatte reicht nicht ...	Lackierung Farbe und Ausgleich	Die Frontmaske Zwei Frontmasken ... ... Zwei Aufgaben


Lenkung Zwei Fahrzeuge zum Lenken bewegen ... 1. Versuch	Die Lenkung II mit Linearmotor.... ....wird das klappen?

Folgende Kapitel sind noch in Arbeit und erscheinen demnächst!
Elektro Notwendiges und Spielerei
